Thermoelement-Konfigurator von Niemur

NIEMUR Thermoelement-Konfigurator

für Stufen-Mantel-Thermoelemente Typ K (2 x NiCr-Ni)

- speziell für Rezipienten -

Konfigurieren

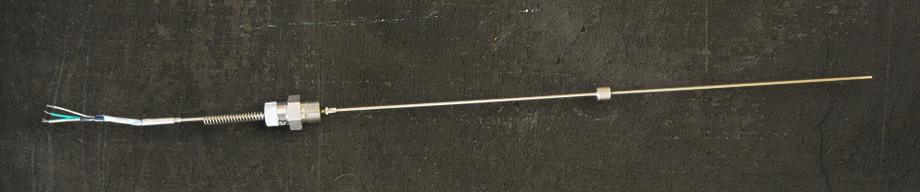

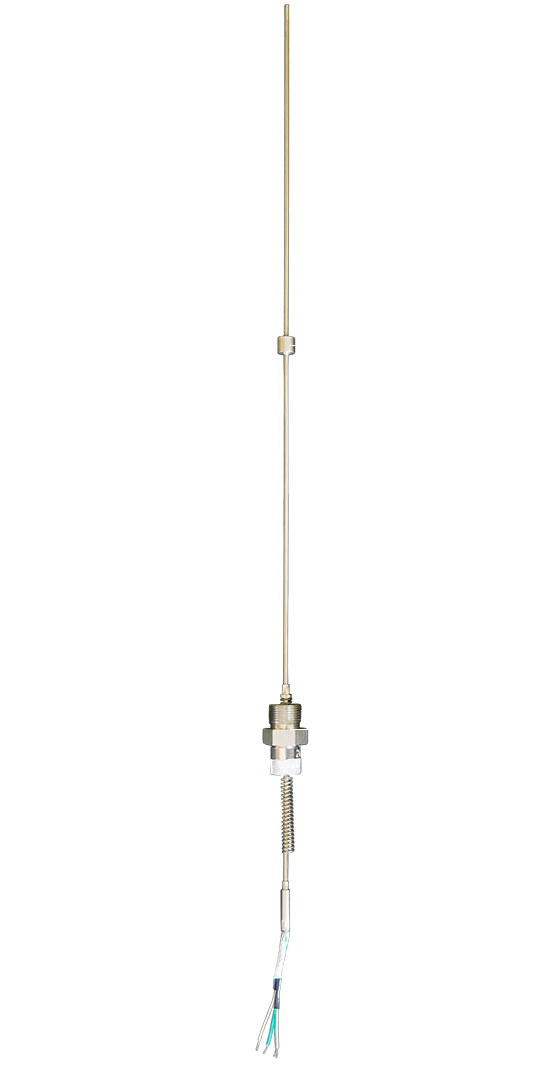

Hier können Sie Ihr Stufen-Mantel-Thermoelement Typ K (2x NiCr-Ni) konfigurieren:

A) Maße:

1

2

3

4

5

6

7

8

9

B) Einschraubgewinde:

verstellbar mittels Bajonettkappe und Andrückfeder Ø 8 x 1 x 100 mm lang, W.-Nr. 1.1200 gal Ni

(Abweichung bauartbedingt möglich)

M12x1

M14x1,5

M20x1,5

M24x3

G1/4"

1/4"NPT

G1/2"

G3/4"

1/2"NPT

1

2

Nichtrostender Stahl

Messing vernickelt

C) Elektrischer Anschluss:

1

Ende offen

2

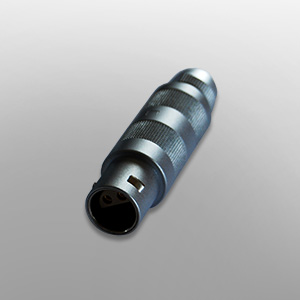

LEMO Metall-Stecker

3

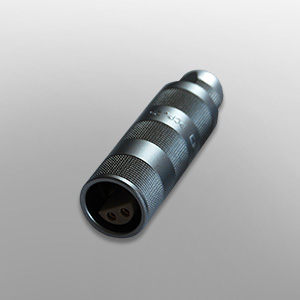

LEMO Metall-Buchse

4

Thermostecker Standard

5

Thermokupplung Standard

6

Thermostecker Mini

7

Thermokupplung Mini

D) Kontaktinformationen:

Name: Ihr Name

Erforderlich

E-Mail: Name@email.com

Erforderlich

Straße: Straße eingeben

Erforderlich

Ort: Ort eingeben

Erforderlich

PLZ: Postleitzahl eingeben

Erforderlich

Land: Land eingeben

Erforderlich

Formular wird gesendet...

Auf dem Server ist ein Fehler aufgetreten.

Formular empfangen.

Nachricht: z.B. für zusätzliches Zubehör, wie Kabel, weitere Stecker etc.

Erforderlich

1. Maß C: Optional auch "ohne" (nur Messstelle an Spitze) 30 ... 500 mm oder "ohne"

Erforderlich

2. Maß A (Einbaulänge): 50 ... 5.000 mm

Erforderlich

3. Maß B (Gesamtlänge): Maß A + 100 (min.) ... 300 (max.) mm

Erforderlich

4. Ø Mantel (Inconel 600 W.-Nr. 2.4816): 3 ... 8 mm

Erforderlich

5. Ø Kontaktkörper (Edelstahl W.-Nr. 1.4571): - entfällt bei Option "ohne" unter 1 - Ø Mantel + 4 (min.) ... 25 (max.) mm

Erforderlich

6. Länge Kontaktkörper: - entfällt bei Option "ohne" unter 1 - 10 ... 50 mm

Erforderlich

Bitte Ziffer des gewünschten Typs angeben: Ziffer

Erforderlich

Bitte Ziffer des gewünschten Materials angeben: Ziffer

Erforderlich

Direkter Kabelanschluss Länge ("Null" eintragen fürdirekt am Element montierten Stecker): 2 ... 100 m

Erforderlich

Optionen KonfektionierungBitte Ziffer der gewünschten Ausführung angeben: Ziffer

Erforderlich

Gewünschte Menge der Thermoelemente indieser Konfiguration: Menge eingeben

Erforderlich

Firma: Firma eingeben

Erforderlich

Telefon: Telefonnummer eingeben

Erforderlich

Die Datenschutzerklärung zum Umgang mit den von mir übermittelten persönlichen Daten habe ich zur Kenntnis genommen und akzeptiere diese mit dem Versenden der Formulardaten. Die Daten werden über eine gesicherte Verbindung übermittelt, die nicht von Dritten eingesehen werden kann.

Erforderlich

Thermoleitung Typ K (NiCr-Ni), Kl. 1

Isolation einzeln:

Isolation gemeinsam:

Außenmantel:

Litzenleiter:

Außen – Ø:

Grenzabweichung:

Glasseide

VA - Drahtgeflecht

4 x 0,5 mm²

ca. 3,8 mm

DIN EN 60584-2 Kl. 1
